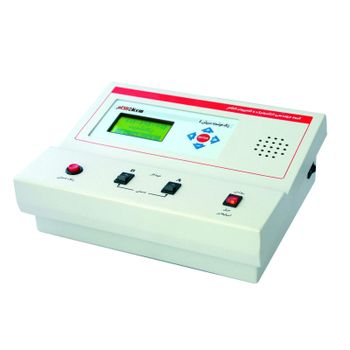

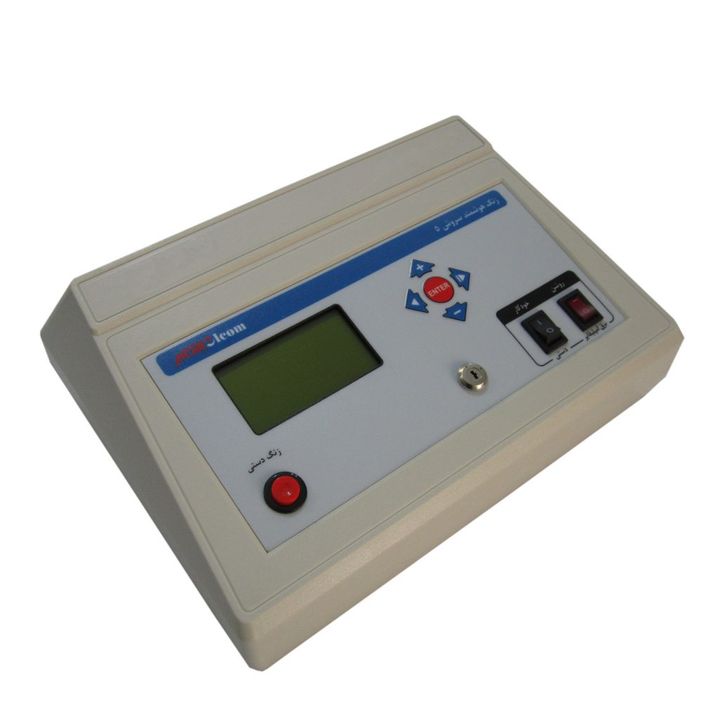

1- آشنايي با قسمتهاي جلوي دستگاه
كليد سمت راست پانل دستگاه (كليد شماره 1) براي روشن كردن آمپليفاير مدرسه به كار مي رود. اين كليد براي زماني است كه بخواهيد از سيستم صوتي مدرسه براي صحبت كردن و مراسم صبحگاه استفاده كنيد .
تذكر: از آنجاييكه دستگاه زنگ هوشمند در هنگام پخش زنگ، آمپليفاير مدرسه را به صورت اتوماتيك روشن كرده و صداي زنگ را از آمپليفاير مدرسه پخش مي كند،كليد برق روي دستگاه آمپليفاير مدرسه بايد هميشه در وضعيت روشن باشد در غير اين صورت صداي زنگ در مدرسه پخش نخواهد شد.
كليد شماره 2 و 3 براي قطع موقت زنگها بدون تغيير در برنامه دستگاه مي باشد .
اگر كليد A روي دستي باشد زنگ A از حالت خودكار خودكار خارج شده و فقط با شستي زنگ دستي كار خواهد كرد.
اگر كليد B در وضعيت دستي باشد زنگ B به صورت خودكار عمل نمی کند. در صورتيكه هر دو كليد در حالت خودكار باشد هر دو زنگ B و A به صورت خودکار عمل می کنند.
كليد شماره 4 كليد زنگ دستي است. با فشار دادن اين كليد، زنگ دستي A به صدا درمي آيد.
كليد شماره 5 براي قفل كردن صفحه كليد( 7) به منظور جلوگيري از دستكاري افراد غير مجاز و تغيير در برنامه دستگاه مي باشد.

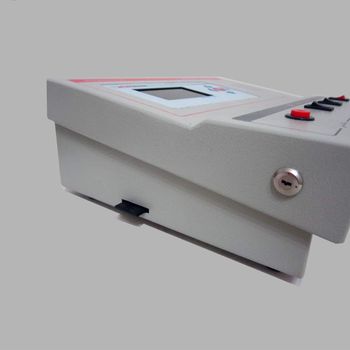

قسمت شماره 6 محل قرار گرفتن حافظه جانبي دستگاه است وكليدهاي شماره 7 مربوط به تنظيم دستگاه مي باشند .

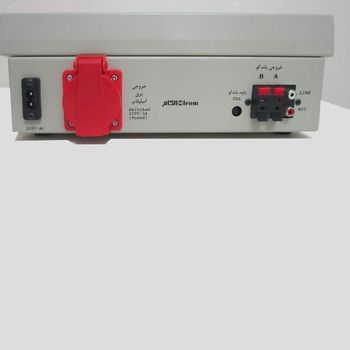

2- آشنايي با قسمتهاي پشت دستگاه
1- خروجي صوتي دستگاه كه توسط يك سيم AV به ورودي ضبط يا راديو LINE IN پشت آمپليفاير و يا ورودي MICجلوي آمپليفاير مدرسه متصل مي گردد.
2- محل اتصال مستقيم بلندگو به آمپليفاير داخلي دستگاه زنگ هوشمند. به هر خروجي مي توان حداكثر تا 10 وات بلندگو بدون مچينگ ( 8 اهمي) متصل نمود.
3- ولوم تنظيم بلندي صداي زنگ دبيران و به طور كلي تنظيم صداي آمپليفاير داخلي دستگاه مربوط به سوكت شماره 2
4- محل اتصال دستگاه انتخاب بلندگو (Optional) توسط اين دستگاه در هنگام پخش زنگ كليه بلندگوهاي متصل شده به آمپليفاير روشن شده و صداي زنگ در كليه مكانها پخش مي گردد و در عين حال بوسيله كليدهاي روي جعبه ، محل پخش صداي آمپليفاير در غير از مواقع زنگ تعيين مي گردد. اين جعبه شامل چند رله است كه در هنگام پخش زنگ كليه رله ها روشن مي گردند. به اين خروجي مي توان يك رله 12 ولت و يا دو رله سري 6 ولتي متصل نمود (جهت روشن كردن دستگاههاي ديگر در هنگام پخش زنگ) .
5- پريز خروجي برق 220 ولت جهت اتصال دو شاخه برق آمپليفاير مدرسه. پس از وصل دوشاخه آمپليفايرمدرسه به اين محل كليد آمپليفاير مدرسه را در وضعيت روشن قرار دهيد. دستگاه در هنگام پخش زنگ به طور اتوماتيك آمپليفاير مدرسه را روشن كرده و پس از اتمام زنگ آن را خاموش مي كند . براي صحبت كردن با آمپليفاير مدرسه مي توانيد آن را توسط كليدجلوي دستگاه زنگ هوشمند روشن نماييد(كليد شماره 1 كه در زير آن نوشته شده : برق آمپليفاير). حداكثر جرياني كه ميتوان از اين پريز گرفت 3 آمپر مي باشد. خواهشمند است از دوشاخه استاندارد و سالم براي اتصال به اين پريز استفاده
نماييد در غير اين صورت شركت در قبال خسارات ناشي از اتصال دستگاه و يا دوشاخه معيوب مسئوليتي را نمي پذيرد.
6- كليد اصلي روشن و خاموش دستگاه براي خاموش كردن دستگاه زنگ سروش 4 در هنگام تابستان.
7- سيم ورودي برق :اين دوشاخه جهت اتصال دستگاه به برق شهر مي باشد( 220 ولت).
3 روش اتصال و راه اندازي دستگاه
1- ابتدا دستگاه زنگ را در مجاورت آمپليفاير قرار داده ( بهتر است روي آمپليفاير قرار گيرد) سپس دوشاخه برق آمپليفاير مدرسه را از پريز برق درآورده و به پريز برق پشت دستگاه زنگ متصل كنيد(در شكل با شماره 5 مشخص شده). چنانچه دوشاخه برق آمپليفاير از نوع دوشاخه كلفت باشد بايد آنرا با يك دوشاخه برق نازك تعويض نماييد.( يا از سراهي نازك استفاده كنيد.)
2- سيم برق زنگ هوشمند را به پريز برق متصل كنيد. توجه داشته باشيد كه پريز برق و يا سراهي كه زنگ به آن متصل مي گرددكاملاً سالم بوده و دوشاخه در آن شل نباشد. سپس دستگاه زنگ را بوسيله كليد شماره 6 كه در كنار دستگاه زنگ قرار دارد روشن كنيد. در اين هنگام دستگاه روشن شده وصفحه نمايش دستگاه ابتدا لوگوي الكام وبعد ساعت و روز هفته را نمايش مي دهد.
3- كليد برق دستگاه آمپليفاير مدرسه را در وضعيت روشن قرار دهيد. اين كليد هميشه بايد در وضعيت روشن باشد. توجه داشته باشيد هنگام پخش زنگ، دستگاه سروش 4 به صورت خودكار برق را به آمپليفاير مدرسه هدايت نموده و پس از پايان پخش زنگ جريان برق را قطع مي كند. بنابراين عملاً آمپليفاير خاموش بوده و برقي مصرف نمي شود. براي انجام مراسم صبحگاهي، كليد روشن و خاموش قرمز رنگ جلوي دستگاه زنگ هوشمند كه در زير آن نوشته: "برق آمپليفاير" مشاهده مي گردد را روشن نماييد. به اين ترتيب برق به آمپليفاير رسيده و دستگاه روشن مي شود. پس از اتمام مراسم حتماً آمپليفاير را توسط همان كليد قرمز رنگ خاموش نماييد.
4- سيم ارتباطي صوتي را به يكي از دو روش زير متصل نماييد:
الف) يك سر سيم رابط را به قسمت LINE پشت دستگاه زنگ وصل كرده (در شكل با شماره 1 مشخص شده - خروجي بالايي كه به رنگ سفيد است) و سر ديگر آنرا به قسمت ورودي صوتي آمپليفاير مدرسه كه با (راديو – ضبط – ورودي صوتي AUX -2mv) مشخص شده متصل كنيد. به اين ترتيب ولوم زنگ شما همان ولوم راديو ضبط يا AUX است كه در جلوي آمپليفايرمدرسه مشخص شده. لطفاً براي شروع مرحله تست آنرا در وسط قرار دهيد.
ب) يك سر سيم رابط را به قسمت MIC پشت دستگاه زنگ وصل كرده (در شكل با شماره 1 مشخص شده - خروجي پاييني كه به رنگ قرمز است) و سر ديگر آنرا با استفاده از تبديل ميكروفوني به يكي از ورودي هاي ميكروفون جلو دستگاه آمپليفاير مدرسه وصل كنيد. به اين ترتيب ولوم زنگ شما همان ولوم ميكروفوني است كه زنگ به آن متصل شده. لطفاً براي شروع مرحله تست آنرا در وضعيت 1يا 2 از 10 قرار دهيد.
5- براي آزمايش صداي زنگ يكبار شستي زنگ دستي را از روي دستگاه زنگ فشار دهيد. در اين هنگام صداي زنگ از بلندگوي داخل دستگاه زنگ شنيده مي شود. به صورت همزمان آمپليفاير مدرسه روشن شده و صداي زنگ از بلندگوهاي متصل به سيستم صوتي شنيده خواهد شد. شما مي توانيد با استفاده از ولوم مربوط به ورودي زنگ بلندي صداي زنگ را كنترل نماييد. توجه داشته باشيد چنانچه در سر راه بلندگوهاي مدرسه كليدي باشد بايد آنها را در حالت روشن قرار دهيد تا صداي زنگ از كليه مكانها شنيده شود.
ساعت دستگاه در محل شركت تنظيم شده و با اختلاف جزيي بايد ساعت دقيق و روز هفته را نمايش دهد. حال براي تنظيم دستگاه و تنظيم آهنگ زنگ و زمان پخش زنگ از همين دفترچه راهنما استفاده نماييد. لطفاً جهت اطمينان از طريقه تنظيم دستگاه مراحل زير را ازهمين دفترچه راهنما دنبال كنيد:
1- تخليه حافظه
2- تنظيم ساعات زنگ و اذان ثابت (غير اوقات شرعي) و تك زنگ دانش آموزان روي برنامه زنگ A
3- تنظيم ساعات زنگ دبيران روي برنامه زنگ B
4- تنظيم ساعت اذان شرعي براي مدرسه (در صورت تمايل براي پخش اذان در ساعات شرعي- در غير اين صورت اذان را در قسمت برنامه زنگ A تنظيم نماييد.)
5- تنظيم آهنگ زنگ دستي دانش آموزان
6- تنظيم ساعت دستگاه (درصورت نياز )
4- روش اتصال بلندگوي دبيران
دستگاه زنگ سروش 4 داراي يك عدد بلندگوي داخلي براي پخش صداي زنگ در اتاق محل نصب دستگاه است چنانچه صداي اين بلندگو براي توجه دادن دبيران به ساعت شروع درس كافي نبوده و يا محل استراحت دبيران با دستگاه فاصله داشته باشدمي توانيد از بلندگوي مجزا براي زنگ دبيران استفاده نماييد. براي اين كار يك بلندگوي 8 اهم را به خروجي پشت دستگاه محل B متصل نماييد(درشكل با شماره 2 نشان داده شده). اين بلندگو مي تواند يك اسپيكر كامپيوتر بدون آمپليفاير باشد. (معمولاً يكي از دو اسپيكر كامپيوتر فاقد ولوم و كليد است. مي توانيد سيم اين اسپيكر را مستقيماً به خروجي دستگاه متصل نماييد.)
*** چنانچه بلندگوي شما از نوع 100 ولت داراي ترانس مچينگ است بايد در ابتدا ترانس را جدا نماييد.
براي تنظيم حجم صداي اين بلندگو مي توانيد با چرخاندن ولوم كنار محل اتصال بلندگو كه در پشت دستگاه زنگ قرار دارد،بلندي صدا را تنظيم نماييد. توجه داشته باشيد اين ولوم بسيار ظريف بوده و در صورت فشار بيش از اندازه روي اين قطعه به راحتي مي شكند. (در صورت شكسته شدن ولوم زنگ دبيران اين خرابي مشمول گارانتي دستگاه نبوده و تعمير آن شامل هزينه مي گردد.)
5- روش اتصال بلندگو به دستگاه (در صورت فقدان آمپليفاير)
چنانچه مدرسه فاقد آمپليفاير باشد مي توانيد با تهيه چند بلندگوي 8 اهم و نصب آنها در محوطه مدرسه از سيستم زنگ استفاده نماييد.
براي اين كار نبايد مجموع بلندگوهاي متصل شده به دستگاه بيش از 10 وات بشود. بهتر است كه با سري و موازي كردن بلندگوهامقدار امپدانس را به 4 اهم برسانيد تا با امپدانس خروجي دستگاه برابر شود. توجه داشته باشيد مقدار بار متصل شده به دستگاه كمتر از 2 اهم و بيش از 10 وات نشود. براي اتصال بلندگوها از ترمينال خروجي پشت دستگاه ( در شكل با شماره 2 مشخص شده) استفاده نمایید.خروجی A براي بلندگوي دانش آموزان و خروجي B براي اتصال بلندگوي دبيران است.
براي تنظيم حجم صداي اين بلندگو مي توانيد با چرخاندن ولوم كنار محل اتصال بلندگو كه در پشت دستگاه زنگ قرار دارد( در شكل با شماره 3 مشخص شده) بلندي صدا را تنظيم نماييد. توجه داشته باشيد اين ولوم بسيار ظريف بوده و در صورت فشار بيش از اندازه روي اين قطعه به راحتي مي شكند. (در صورت شكسته شدن ولوم زنگ دبيران اين خرابي مشمول گارانتي دستگاه نبوده و تعمير آن شامل هزينه مي گردد.) لطفاً دقت داشته باشيد در صورتيكه بلندگوها داراي ترانس مچينگ باشند بايد از مدار خارج گردند.
دستگاه زنگ داراي 2 خروجي مستقل از هم مي باشد.( خروجيB,A ) معمولاً خروجي(A) براي دانش آموزان و خروجي (B) براي زنگ دبيران مورد استفاده قرار مي گيرد.كاربرد ديگر اين دو خروجي مجزا براي پخش زنگ مدارس با 2 مقطع تحصيلي مي باشد. به اين ترتيب مي توان خروجي A را براي مقطع اول و خروجي B را براي مقطع دوم به كار برد.
صداي اذان شرعي هميشه از خروجي A دستگاه پخش مي گردد اما مي توان براي برنامه B هم اذان ثابت تعريف نمود.
دستگاه مجهز به يك بلندگوي داخلي مي باشد كه جهت پخش صداي زنگ ، زنگ دبيران و همچنين اذان در محل نصب دستگاه به كارمي رود.بنابراين در مواردي كه مكان نصب دستگاه و اتاق دبيران در يك محل باشد نياز به نصب بلندگوي دبيران نخواهد بود.
6- روش كاركردكليدهاي تنظيم دستگاه
| O |
كليد ENTER |
بافشار دادن اين كليد وارد منوهاي دستگاه مي شويم. در هنگام تنظيم، اعداد پس از فشار اين كليد ثابت شده و دستگاه به مرحله تنظيم بعدي مي رود. |
| ► |
كليد PLAY |
با اين كليد مي توان صداي آهنگ يا اذان مورد نظر را پخش يا قطع كرد .
در هنگام تنظيم برنامه زنگ در مرحله تنظيم روزهاي هفته نيزكاربرد دارد. |
| ▲ |
كليد UP (+) |
با اين كليد مي توان در منوهاي دستگاه حركت كرد و يا در هنگام تنظيم ،مقادير مورد نظر را زياد كرد. |
| ▼ |
كليد DOWN (-) |
با اين كليد مي توان در منوهاي دستگاه حركت كرد و يا در هنگام تنظيم ،مقادير مورد نظر را كم كرد. |
| ◄ |
كليد ESC |
با اين كليد مي توان به مرحله قبل يا منوي قبل برگشت . در هنگام نمايش صفحه اصلي با اين كليد مي توان نمايش ثانيه را موقتاً روشن يا خاموش نمود. |
دستگاه زنگ سروش 4 داراي قفل صفحه كليد براي جلوگيري از دستكاري افراد غير مجاز مي باشد به اين ترتيب اگر سو ييچ قفل دستگاه در حالت قرمز باشد كليدهاي فوق عمل نكرده و با فشار دادن هر يك از كليدهاي تنظيم دستگاه كلمه قفل صفحه كليد روي صفحه نمايش ظاهر مي گردد. براي باز كردن قفل صفحه كليد بايد سوييچ قفل در وضعيت آبي باشد.
تذكر: دقت فرماييد در هنگام كار با دستگاه از فشار زياد بر روي كليدهاي دستگاه خودداري كنيد.
7- دسته بندي زنگهاي دستگاه
دستگاه سروش 4 قابليت تنظيم سه سري زنگ واذان را دارا مي باشد. اين برنامه ها عبارتند از:
| برنامه زنگ A |
برنامه زنگ B |
برنامه اذان شرعي |
مجموع زنگهاي تعريف شده و اذان ها مي تواند تا 99 عدد باشد.
نوع آهنگ زنگ براي هريك از اين دسته بندي ها مي تواند يكي از فايل هاي صوتي داخل حافظه جانبي دستگاه باشد. به طور مثال مي توان زنگ ورود را M1 و زنگ خروج را M2 قرار داد.
معمولاً از زنگ A براي برنامه دانش آموزان و از زنگ B براي دبيران استفاده مي شود.
در مدارسي كه داراي دو مقطع مي باشند، مي توان از زنگ B با استفاده از بلندگوهاي 8 اهم كه به خروجي B دستگاه متصل است براي زنگ هاي مقطع دوم استفاده نمود.
8- ايجاد يك زنگ يا اذان ثابت(غير اوقات شرعي)
بعنوان مثال اگر بخواهيم در برنامه زنگ A يك زنگ جديد تعريف كنيم به ترتيب زير عمل مي كنيم:
ابتدا با يك بار زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه شده و گزينه اول كه برنامه هفتگي است را با زدن كليد O انتخاب مي كنيم در اين مرحله با انتخاب گزينه اول يعني برنامه زنگ A و زدن كليد O وارد منوي تنظيم زنگهاي A مي شويم.
روي صفحه نمايش دستگاه، زنگ هاي تنظيم شده اين قسمت، يعني زنگ A به نمايش در مي آيد:
چنانچه هنوز برنامه اي در اين قسمت وارد نشده باشد صفحه به صورت زير نمايش داده مي شود :
درصورتيكه اولين برنامه يك حافظه خالي نباشد با استفاده از كليد ▼ به آخرين حافظه كه يك حافظه خالي است مي رويم.
با فشار دادن كليد O وارد مرحله تنظيم اين حافظه مي شويم. در صورتيكه اين حافظه اولين زنگ در اين برنامه باشد ساعت 7:00 به عنوان پيش فرض به نمايش درمي آيد و در صورتيكه اين حافظه اولين زنگ A نباشد زنگ قبلي به عنوان پيش فرض به نمايش درمي آيد.
در ابتدا دو رقم نمايشگر ساعت زنگ شروع به چشمك زدن مي كنند كه با زدن كليدهاي ▲ و ▼ ساعت را كم يا زياد نموده و به عدد دلخواه مي رسيم. با فشار دادن كليد O به مرحله تنظيم دقيقه رفته كه در اين حالت دو رقم نمايشگر دقيقه شروع به چشمك زدن مي نمايندسپس با زدن كليدهاي ▲ و ▼ عدد مورد نظر را تنظيم مي كنيم. حال با يكبار زدن كليد O وارد مرحله تنظيم ايام هفته مي شويم. در اين حالت عدد 5 كه نمايشگر روز پنجشنبه است شروع به چشمك زدن مي كند(ش نمايشگر روز شنبه مي باشد). با زدن كليد► ، روز به جلو رفته و با زدن کلید ▼ ، روز مورد نظر غيرفعال و با زدن كليد ▲ ، روز مورد نظر فعال مي شود (روز غير فعال به صورت خط تيره(-) مي باشد). مثلاً براي تنظيم يك اذان ثابت در ساعت 13 و 5 دقيقه ي روزهاي دوشنبه نتيجه به اين صورت مي شود:
سپس با يكبار زدن كليد O وارد مرحله تنظيم آهنگ يا اذان مي شويم . با زدن كليدهاي ▲ و ▼ نام فايل صوتي نمايش داده مي شود که حرف A براي نمايش فايلهاي اذان ، حرف M براي نمايش فايلهاي زنگ و حرف F براي نمايش فايلهاي زنگ دبيران مناجات و سرود جمهوري اسلامي است حال پس از انتخاب نوع فايل و شماره آن براي شنيدن فايل نمايش داده شده با استفاده از كليد► صدای فايل مورد نظر فقط در بلندگوي داخل دفتر پخش مي گردد چنانچه اين آهنگ يا اذان مورد نظر نباشد با استفاده از كليدهاي ▲ و ▼ شماره فايل راعوض مي كنيم. علامت ** به منزله پخش تصادفي فايل از بين فايلهاي1 ~ 15 مي باشد. پس از تنظيم شماره فايل با زدن کلید O تنظيم زنگ به اتمام رسيده و پس از شنيدن يك بوق كوتاه زنگ در حافظه ثبت مي شود. با تكرار مراحل بالا مي توان تمام زنگها را تنظيم نمود.
لازم به ذكر است كه پخش اذان ثابت نسبت به پخش زنگ الويت دارد. به اين معني، چنانچه ساعت تنظيم شده براي اذان و يكي از زنگها برابر باشد، اذان پخش مي گردد. ولي چنانچه در حين پخش اذان، زمان پخش زنگ فرا برسد اذان قطع شده و زنگ در زمان خود پخش مي شود.
كليه مراحل فوق را مي توان براي برنامه زنگ B نيز اجرا نمود.
9- تغيير در برنامه يك زنگ يا اذان ثابت(غير اوقات شرعي)
بعنوان مثال اگر بخواهيم در زمان يكي از زنگهاي A تغييري ايجاد كنيم به ترتيب زير عمل مي كنيم:
پس از وارد شدن در منوي زنگ A با استفاده از كليدهاي ▲ و ▼ برنامه مورد نظر را انتخاب نموده و با زدن كليد O وارد مرحله تنظيم زنگ مورد نظر مي شويم.
در ابتدا دو رقم نمايشگر ساعت زنگ شروع به چشمك زدن مي كنند كه با زدن كليدهاي ▲ و ▼ ساعت را كم يا زياد نموده و به عدد دلخواه مي رسيم.با فشار دادن كليد O به مرحله تنظيم دقيقه رفته كه در اين حالت دو رقم نمايشگر دقيقه شروع به چشمك زدن مي نمايندسپس باز هم با زدن كليدهاي ▲ و ▼ عدد مورد نظر را روي صفحه مي آوريم.حال با يكبار زدن كليد O وارد مرحله تنظيم ايام هفته مي شويم. در اين حالت عدد 5 كه نمايشگر روز پنجشنبه است شروع به چشمك زدن مي كند (ش نمايشگر روز شنبه مي باشد).با زدن كليد ► ، روز به جلو رفته و با زدن كليد ▼ ،روز مورد نظر غیرفعال و با زدن كليد ▲ ، روز مورد نظر فعال مي شود(روز غير فعال به صورت خط تيره(-)مي باشد).
سپس با يكبار زدن كليد O وارد مرحله تنظيم آهنگ يا اذان مي شويم .با زدن كليدهاي ▲ و ▼ نام فايل صوتي نمايش داده مي شود كه حرف A براي نمايش فايلهاي اذان،حرف M براي نمايش فايلهاي زنگ وحرف F براي نمايش فايلهاي زنگ دبيران مناجات و سرود جمهوري اسلامي است حال پس از انتخاب نوع فايل و شماره آن براي شنيدن فايل نمايش داده شده با استفاده از كليد ► صدای فایل مورد نظر فقط در بلندگوي داخلي دستگاه پخش مي گردد چنانچه اين آهنگ يا اذان مورد نظر نباشد با استفاده از كليدهاي ▲ و ▼ شماره فايل راعوض مي كنيم. عدد ** به منزله پخش تصادفي فايل از بين فايلهاي 1~15 مي باشد.پس از تنظيم شماره فايل با زدن كليد O تغيير برنامه زنگ به اتمام رسيده و پس از شنيدن يك بوق كوتاه زنگ در حافظه ثبت مي شود. با تكرار مراحل بالا مي توان برنامه زنگهاي ديگر را نيز تغيير داد.
10- حذف يك زنگ يا اذان ثابت(غير اوقات شرعي)
بعنوان مثال اگر بخواهيم يكي از زنگهاي A را حذف كنيم به ترتيب زير عمل مي كنيم:
پس از وارد شدن به منوي زنگ A با استفاده از كليدهاي ▲ و ▼ برنامه مورد نظر را انتخاب نموده و با زدن كليد O وارد مرحله تنظيم زنگ مورد نظر مي شويم.
در ابتدا دو رقم نمايشگر ساعت زنگ شروع به چشمك زدن مي كنند در اين مرحله با فشار كليد ◄ كلمه حذف به نمايش در مي آيد:
حال با زدن كليد O مي توان برنامه مورد نظر را حذف كرد. در هنگام حذف صداي بوق كوتاهي شنيده خواهد شد . در صورت انصراف از حذف با زدن كليدهاي ديگر از اين مرحله خارج مي شويم.
كليه مراحل فوق را مي توان براي برنامه زنگ B نيز اجرا نمود.
11- مرور برنامه ها و شنيدن صداي هر زنگ يا اذان ثابت(غير اوقات شرعي)
براي مرور برنامه ساعات زنگ و اذان و يا شنيدن صداي هر زنگ يا اذان به ترتيب زير عمل مي كنيم:
بعنوان مثال اگر بخواهيم زنگهاي A را مرور كنيم به ترتيب زير عمل مي كنيم:
پس از وارد شدن در منوي زنگ A با استفاده از كليدهاي ▲ و ▼ برنامه مورد نظر را انتخاب نموده و با زدن كليد ► صداي زنگ يا اذان مورد نظر را مي شنويم. چنانچه زنگ يا اذان از نوع ** (پخش تصادفي) باشد صداي زنگ پخش نمي گردد.
براي شنيدن صداي برنامه هاي ديگر با حركت در منوي برنامه مورد نظر بوسيله كليدهاي ▲ و ▼ سپس با فشار كليد ► صداي زنگ يا اذان را مي شنويم. براي قطع كردن صدا مي توان دوباره كليد ► را فشار داد.
12- تنظيم اذان شرعي / ايجاد يك اذان شرعي
بعنوان مثال اگر بخواهيم اذان مغرب را فقط براي روز دوشنبه تعريف كنيم به ترتيب زير عمل مي كنيم:
ابتدا با يك بار زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه شده و گزينه اول كه برنامه هفتگي است را با زدن كليد O انتخاب مي كنيم در اين مرحله با انتخاب گزينه سوم يعني برنامه اذان شرعي و زدن كليد O وارد منوي تنظيم اذان شرعي مي شويم. روي صفحه نمايش دستگاه، برنامه هاي تنظيم شدة اين قسمت به نمايش در مي آيد:
چنانچه هنوز برنامه اي در اين قسمت وارد نشده باشد صفحه به صورت زير نمايش داده مي شود :
درصورتيكه اولين برنامه يك حافظه خالي نباشد با استفاده از كليد▼ به آخرين حافظه كه يك حافظه خالي است مي رويم.
با فشار دادن كليدO وارد مرحله تنظيم اين حافظه مي شويم. در صورتيكه اين حافظه اولين برنامه در اين سري باشد اذان ظهر به عنوان پيش فرض به نمايش درمي آيد و در صورتيكه اين اولين حافظه نباشد اذان قبلي بعنوان پيش فرض به نمايش درمي آيد.
در ابتدا نمايشگر وقت اذان شروع به چشمك زدن مي كند كه با زدن كليدهاي ▲ و ▼ وقت اذان را تغيير مي دهيم و به وقت دلخواه مي رسيم(صبح – ظهر – مغرب). حال با زدن كليد O وارد مرحله تنظيم ايام هفته مي شويم . در اين حالت عدد 5 كه نمايشگر روز پنجشنبه است شروع به چشمك زدن مي كند(ش نمايشگر روز شنبه مي باشد). با كليد► روز به جلو رفته و با كليد ▼ روز مورد نظر غير فعال و با كليد ▲ روز مورد نظر فعال مي شود(روز غير فعال به صورت خط تيره(-) مي باشد):
سپس با يكبار زدن كليد O وارد مرحله تنظيم نوع صداي اذان مي شويم (A1-A15). با زدن كليدهاي ▲ و ▼ عدد مورد نظر تغييرمي كند.در اين هنگام براي شنيدن اذان نمايش داده شده با استفاده از كليد ► صداي اذان، فقط در بلندگوي داخل دفتر پخش مي گردد.چنانچه اين اذان مورد نظر نباشد با استفاده از كليدهاي ▲ و ▼ شماره اذان راعوض مي كنيم. عدد (**A) به منزله پخش تصادفي اذان از شماره 1 ~ 15 مي باشد.پس از تنظيم شماره اذان با زدن كليد O مرحله تنظيم يك اذان به اتمام رسيده و پس از شنيدن يك بوق كوتاه برنامه در حافظه ثبت مي شود. با تكرار مراحل بالا مي توان برنامه هاي ديگري نيز ايجاد كرد.
لازم به ذكر است كه پخش اذان شرعي نسبت به پخش زنگ الويت دارد. به اين معني چنانچه شروع ساعت اذان شرعي و يكي از زنگها يكي باشند اذان پخش مي گردد. ولي چنانچه در حين پخش اذان، زمان پخش زنگ فرا برسد اذان قطع شده و زنگ پخش مي شود.
13- حذف يك اذان شرعي
پس از وارد شدن به منوي اذان شرعي با استفاده از كليدهاي ▲ و ▼ برنامه مورد نظر را انتخاب نموده و با زدن كليد O وارد مرحله تنظيم اذان مورد نظر مي شويم.
در ابتدا وقت اذان شروع به چشمك زدن مي كند كه در اين مرحله با فشار كليد ◄ كلمه حذف به نمايش در مي آيد:
حال با زدن كليد O مي توان برنامه مورد نظر را حذف كرد. در هنگام حذف صداي بوق كوتاهي شنيده خواهد شد . در صورت انصراف براي حذف با زدن كليدهاي ديگر از اين مرحله خارج مي شويم.
14- پخش اذان به صورت دستي (غير اتوماتيك)
چنانچه بخواهيم بدون تنظيم دستگاه و يا در برخي از روزها فقط به صورت دستي از اذان دستگاه استفاده كنيم به روش زير عمل مي كنيم :
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي مي شويم و با استفاده از كليد ▼ گزينه سوم كه پخش اذان است را انتخاب مي كنيم حال با زدن كليد O پوشه فايلهاي اذان به نمايش در مي آيد. در اين زمان با استفاده از كليدهاي ▲ و ▼ یک فايل اذان را انتخاب نموده و با زدن كليد ► فايل صوتي اذان مورد نظر از آمپليفاير مدرسه و خروجي A دستگاه پخش مي گردد. حال با دو بار زدن كليد ◄ به صفحه نمايش ساعت و تاريخ دستگاه برمي گرديم.
چنانچه در بين پخش اذان از ادامه پخش اذان منصرف شویم كافي است كليد ► را فشار دهيم. در اين زمان پخش اذان قطع مي گردد.
لازم به ذكر است كه چنانچه در هنگام پخش اذان دستي زمان پخش برنامه يك زنگ فرا برسد، پخش اذان متوقف شده و برنامه زنگ اجرا مي گردد.
15- پخش آهنگ يا فايل صوتي به صورت دستي (غير اتوماتيك)
چنانچه بخواهيم بدون تنظيم دستگاه و يا در برخي روزها فقط به صورت دستي از فايلهاي آهنگ يا ادعيه دستگاه استفاده كنيم به روش زير عمل مي كنيم:
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي مي شويم و با استفاده از كليد ▼ گزينه دوم كه پخش فايل صوتي است را انتخاب مي كنيم حال با زدن كليد O كليه پوشه هاي فايلهاي صوتي دستگاه به نمايش در مي آيد:
در اين زمان با استفاده از کلیدهای ▲ و ▼ پوشه مورد نظر را انتخاب كرده (مثلاً FILES را انتخاب می کنیم) و کلید O را فشارمی دهیم و وارد پوشه مورد نظر مي شويم. حال كليه فايلهاي داخل اين پوشه(FOLDER)به نمايش در مي آيند. در اين زمان با استفاده از كليدهاي ▲ و ▼ يك فايل را انتخاب نموده و با زدن كليد► فايل صوتي مورد نظر از آمپليفاير مدرسه و خروجي A دستگاه پخش مي گردد.حال توسط دو بار زدن كليد ◄ به صفحه نمايش ساعت و تاريخ دستگاه مي رويم. چنانچه در بين پخش فايل صوتي از ادامه پخش فايل منصرف شويم كافي است كليد ► را فشار دهيم. در اين زمان پخش فايل قطع مي گردد. لازم به ذكر است كه چنانچه در هنگام پخش فايل ، زمان پخش برنامه يك زنگ فرا برسد، پخش فايل متوقف شده و برنامه زنگ اجرا مي گردد.
16- تنظيم ساعت و تاريخ دستگاه
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد ▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم. سپس با فشار دادن كليد O وارد اين منو شده گزينه اول كه تنظيم ساعت و تاريخ است را انتخاب مي كنيم. با فشار دادن كليد O وارد منوي تنظيم ساعت شده و دو رقم ساعت شمار شروع به چشمك زدن مي كنند. با استفاده از كليدهاي ▲ و ▼ساعت را تنظيم كرده و كليد O را مجدداً فشار مي دهيم. اين بار دو رقم دقيقه شمار شروع به چشمك زدن مي كنند.باز هم با استفاده از كليدهاي ▲ و ▼ دقيقه را تنظيم مي كنيم .سپس با زدن كليد O روز هفته شروع به چشمك زدن مي كندكه با كليدهاي ▲ و ▼ روز هفته را تنظيم نموده و با زدن كليد O دستگاه وارد مرحله تنظيم تاريخ مي گردد. در اين مرحله دو قم سال چشمك ميزنند كه با كليدهاي ▲ و ▼ عدد سال را تنظيم كرده سپس با زدن كليد O دو رقم ماه شروع به چشمك زدن می کنندكه با كليدهاي ▲ و ▼ ماه را نيز تنظيم مي نماييم. حال با زدن كليد O عدد روزشمار شروع به چشمك زدن مي كنند و با كليدهاي ▲ و ▼ عدد روزشمار را تنظيم نموده و با زدن O ساعت و تاريخ دستگاه تنظيم شده و پس از پخش بوق كوتاه به منوي تنظيمات داخلي برمي گردد.
شايان ذكر است تنظيم دقيق تاريخ جهت جلو وعقب بردن ساعت كشور در نيمه شب اول فروردين و 30 شهريور هر سال كاربرد دارد. براي فعال كردن سيستم تغيير اتوماتيك ساعت بايد در منوي تنظيمات داخل يگزينه هفتم را كه تغيير ساعت كشو راست را فعال نماييد. چنانچه اين گزينه غير فعال باشد تغييري در ساعت انجام نخواهد شد. ( اين گزينه در دستگ اه به صورت پيش فرض فعال مي باشد.)
17- انتخاب نوع صداي زنگ دستي
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد ▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم.سپس با فشار دادن كليد O وارد اين منو شده گزينه دوم كه انتخاب زنگ دستي است را انتخاب مي كنيم.در جلوي اين گزينه زنگ دستي فعلي مثلاً M1 ديده مي شود. در اين هنگام براي شنيدن صداي زنگ دستي در داخل دفتر مدرسه مي توانيم كليد ► را فشار داده و يا براي شنيدن صدا از آمپليفاير مدرسه كليد زنگ دستي را فشار دهيم. براي تغيير صداي زنگ دستي به روش زير عمل مي كنيم:
با فشار دادن كليد O دو حرف فايل صوتي زنگ دستي شروع به چشمك زدن مي كند. با استفاده از كليدهاي ▲ و ▼ مقدار را تغيير داده و براي شنيدن آن داخل دفتر كليد ► را زده و براي پخش در كل مدرسه كليد زنگ دستي را فشار مي دهيم . پس از انتخاب صداي مورد نظر كليد O را مجدداً فشار مي دهيم. شايان ذكر است كه صداي زنگ دستي مي تواند هريك از فايلهاي زنگ ، اذان يا صوتي باشد(M1~ 15) (F1~15) (A1~15) انتخاب (**M) (**F) (**A)به منزله پخش تصادفي صداي زنگ دستي از سري مورد نظر مي باشد.
** در هنگام پخش زنگ دستي چنانچه زمان پخش برنامه يك زنگ يا اذان فرا برسد، زنگ يا اذان مورد نظر پخش نمي گردد.**
18- ذخيره سازي و بازخواني برنامه ها از حافظه جانبي
در اين قسمت مي توان برنامه هاي تنظيم شده زنگها و اذان و كليه تنظيمات داخلي دستگاه را داخل حافظه جانبي (MMC/SD MEMMORY CARD) ذخيره و بازيابي كرد.
جهت ذخيره برنامه و اطلاعات به روش زير عمل مي كنيم:
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد ▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم. سپس با فشار دادن كليد O وارد اين منو شده گزينه سوم كه ذخيره برنامه است را انتخاب مي كنيم.
در اين هنگام با فشار دادن كليد O نام اولين حافظه برنامه به صورت چشمك زن به نمايش در مي آيد: Mem1 با استفاده از كليدهاي ▲ و ▼ يكي از چهار حافظه دستگاه را انتخاب نموده سپس با فشار كليد O برنامه دستگاه پس از يك بوق كوتاه در حافظه جانبي ذخيره مي گردد. در صورت انصراف از ذخيره سازي كليد ◄ را فشار دهيد.
براي بازيابي اطلاعات ذخيره شده به ترتيب زير عمل مي كنيم:
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم. سپس با فشار دادن كليد O وارد اين منو شده گزينه چهارم را كه بازخواني برنامه است را انتخاب مي كنيم.در اين هنگام با فشار دادن كليد O ليست برنامه هاي قابل بازيابي بر روي صفحه به نمايش در مي آيد حال با استفاده از كليدهاي ▲ و ▼ يكي از برنامه ها را انتخاب نموده سپس با فشار كليد O اين برنامه پس از يك بوق از حافظه جانبي به روي دستگاه منتقل مي گردد. در صورت انصراف از بازيابي كليد ◄ را فشار دهيد.
19- تخليه حافظه
چنانچه بخواهيم كليه زنگهاي حافظه را پاك نموده و از ابتدا برنامه ريزي كنيم به ترتيب زير عمل ميكنيم: (در صورت نياز به برنامه فعلي در آينده، مي توانيد قبل از تخليه حافظه، برنامه ها را در حافظه جانبي دستگاه ذخيره نماييد. روش كار در قسمت 18 دفترچه راهنما نوشته شده است.)
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد ▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم. سپس با فشار دادن كليد O وارد اين منو شده گزينه پنجم كه تخليه حافظه است را انتخاب نموده سپس با فشار دادن كليد O ، كلمه(بليENT) نمايش داده مي شود كه در اين مرحله با فشار كليد O و نمايش كلمه Wait…(منتظر باشيد) پس از چند ثانيه با اعلام يك بوق كوتاه كليه حافظه برنامه زنگها و اذان شرعي دستگاه پاك مي شود.( با تخليه حافظه ساعت و تاريخ دستگاه و تنظيمات داخلي دستگاه تغيير نمي كند.)
براي پاك كردن يك يا چند زنگ و اذان بايد از روش حذف كه در اين دفترچه راهنما نوشته شده استفاده نمود .(توضيح كامل در قسمت حذف زنگ و حذف اذان آمده است.)
20- تنظيمات ديگر دستگاه
منوي تنظيمات شامل چند گزينه ديگر نيز مي باشد كه در كنار آنها علامت (√) به نشانه فعال بودن و (×) به نشانه غير فعال بودن آن گزينه ديده مي شود:
1- اذان دايم فعال
به اين معني است كه چنانچه كليد زنگ A در حالت دستي باشد، اذان (ثابت و شرعي) پخش مي شود. با غير فعال بودن اين گزينه ( ×)در فصل امتحانات و تعطيلات نوروزي و تابستاني كه دستگاه در وضعيت دستي است اذان نيز پخش نمي شود.
2- تغيير ساعت كشور
با فعال بودن اين گزينه در ابتداي بهار و انتهاي تابستان ساعت دستگاه به صورت خودكار تنظيم مي گردد . در هنگام جلوكشيدن ساعت در ابتداي بهار بعلت تغيير ساعت اذان، كليه برنامه هاي اذان ثابت ( غير اوقات شرعي ) دستگاه به صورت خودكار پاك مي شوند.
3- اعلام ساعت
با فعال بودن اين گزينه در ابتداي هر ساعت از شبانه روز، تغيير ساعت با يك بوق كوتاه 1/5 ثانيه اي در محل دستگاه اعلام مي گردد.
4- نمايش ثانيه
با فعال بودن اين گزينه ثانيه نيز به نمايش در مي آيد.
در هنگام نمايش ساعت و تاريخ با استفاده از كليد ◄ مي توان نمايش ثانيه را بدون وارد شدن به اين منو موقتاً روشن يا خاموش نمود.
5- صداي صفحه كليد
با فعال بودن اين گزينه در هنگام فشار كليدهاي تنظيم دستگاه صداي بوق كوتاهي شنيده مي شود.
6- نور زمينه دايم روشن
با فعال بودن اين گزينه نور زمينهLCD هميشه روشن مي باشد. (براي استفاده در محيط هاي تاريك و قابليت ديد در طول شبانه روز).
با غير فعال بودن اين گزينه نور صفحه نمايش به صورت خودكار عمل نموده و پس از فشار هريك از كليدهاي تنظيم و يااعلام ساعت و يا در هنگام شروع پخش اذان و زنگ، روشن شده و پس از يك دقيقه خاموش مي گردد . اين گزينه براي بهينه سازي در مصرف انرژي پيش بيني گرديده است(قابل استفاده در محيط هاي روشن و استفاده در طول روز).
21- تنظيمات پيش فرض
چنانچه بخواهيم تنظيمات پيش فرض را دوباره برگردانيم (با اين عمل ساعت و تاريخ دستگاه و برنامه هاي زنگ و اذان دستگاه تغيير نمي كند) به روش زير عمل مي كنيم:
ابتدا با زدن كليد O در هنگام نمايش ساعت وتاريخ ، وارد منوي اصلي دستگاه مي شويم و با استفاده از كليد ▼ گزينه چهارم كه تنظيمات داخلي است را انتخاب مي كنيم. سپس با فشار دادن كليد O وارد اين منو شده گزينه دوازدهم كه تنظيمات پيش فرض است را انتخاب مي كنيم. سپس با فشار دادن كليد O پس از اعلام يك بوق كوتاه كليه تنظيمات داخلي دستگاه به حالت پيش فرض بر مي گردد:
| 1- انتخاب زنگ دستي |
M1 |
| 2- اذان دايم فعال |
× |
| 3- تغيير ساعت كشور |
√ |
| 4- اعلام ساعت |
√ |
| 5- نمايش ثانيه |
× |
| 6- صداي صفحه كليد |
√ |
| 7- نور زمينه دايم روشن |
× |
22- تذكرات مهم
1- دقت فرماييد در هنگام تنظيم، كليدها را آهسته فشار دهيد و از فشار زياد بر روي كليدها خودداري فرماييد.
2- در زمان پخش زنگ، دستگاه به صورت اتوماتيك آمپليفاير مدرسه را روشن كرده وسپس خاموش مي كند بنابراين كليد برق آمپليفاير مدرسه را هميشه در وضعيت روشن نگهداريد.
3- زماني كه از كليد زنگ دستي استفاده مي كنيدزنگ Aبا آهنگ پيش فرض كه در منوي تنظيمات تعيين شده پخش مي گردد.
4- از اتصال بيش از يك آمپليفاير و هم چنين از اتصال دستگاههاي ديگر به پريز برق پشت دستگاه، جدا خودداري فرماييد .
شركت در قبال خرابي ناشي از استفاده غير صحيح هيچگونه مسئوليتي بر عهده نخواهد گرفت.
شرايط گارانتي:
عيوب فني كه در اثر ضربه، آب، آتش، زلزله و حوادث قهريه، نوسانات برق، مواد شيميايي ، استفاده ناصحيح ويا تعمير توسط افراد غيرمجاز بوجود آمده باشد شامل ضمانت نمي باشد.همچنين خرابي در اثر استفاده از وسايل جانبي خراب و يا غير استاندارد خارج از گارانتي است و مشمول هزينه طبق تعرفه هاي شركت خواهد بود. در صورت بروز هرگونه خرابي ،مراتب را با گروه مهندسي الكام در ميان گذاشته تا از امكانات گارانتي و خدمات پس از فروش دستگاه بهر مند گرديد.
